Плавный пускатель однофазного двигателя

• Цена: 594 грн./шт.

Устройства плавного пуска ACSST предназначены в первую очередь, для плавного пуска и остановки однофазных асинхронных двигателей компрессоров, установленных в системах кондиционирования воздуха и рассчитаны на токи 5А, 10 А, 20 А с номинальным напряжением питания 200…240 В, 50 Гц однофазной сети. Поэтому их основные функции и настройки ориентированы в первую очередь на двигатели компрессоров в бытовых кондиционерах, однако без каких либо проблем может быть использовано для пуска других однофазных нагрузок (однофазные двигатели насосов) и обеспечивает уменьшение ударных пусковых нагрузок на механизмы и снижение кратковременных перегрузок питающей сети. Подключение однофазных устройств плавного пуска очень простое и не требует дополнительной специальной подготовки. Насколько уменьшается пусковой ток, можете увидеть на осциллограммах, снятых в лабораторных условиях. (Перейти по линку «Осциллограммы пусковых токов однофазного двигателя»)

Плавный пускатель насоса 22 кВт

• Цена: 2 515 грн./шт.

Прямые пуски электродвигателей насосов создают ударные нагрузки на запорную арматуру, системы трубопроводов в результате чего снижается срок службы оборудования и образуются прорывы ветхих участков труб и мест их соединений — соединительных муфт, фланцев, происходит значительная утечка воды и требуются значительные расходы на ремонт водопроводов.

Номинальная мощность кВт —22 Тяжелый пуск кВт —18,5 Номинальный ток А —46 Напряжение пит. сети В —380 — 480 Время разгона сек —0,5 … 10 Время замедления сек —0,5 … 10

Независимая настройка времени пуска, останова и начального момента Настройка начального значения момента быстрого старта (kick-start) Светодиодный индикатор «Готовность», «Разгон», «Бай-пасс», «Останов/ожидание» Встроенный обводной контактор («Бай-пасс) Преимущества от применения читайте: Зачем нужен плавный пуск насоса?

Устройства плавного пуска 7,5 кВт

• Цена: 1 331 грн./шт.

Параметры:

• Номинальная мощность кВт 7, 5
• Номинальный ток А 15
• Напряжение пит. сети В 380 — 480
• Частота питающей сети Гц 50/60
• Степень защиты IP 20
• Сигнал управления Беспотенциальный контакт /открытый коллектор
• Время разгона сек 0, 5 … 10
• Время замедления сек 0, 5 … 10
• Начальный момент% 0 … 85

Быстрый пуск (Kick-start) 200 миллисекунд при номинальном напряжении Oриентированы на применение для широкой гаммы нагрузок (насосы, компрессоры, вентиляторы, конвейеры …); Микропроцессорное управление пуском электродвигателя с диагностикой состояния. дополнительный выходной сигнал старт/стоп и управление «Бай-пассом»; независимая настройка времени пуска, останова и начального момента настройка начального значения момента быстрого старта (kick-start) светодиодный индикатор «Готовность», «Разгон», «Бай-пасс», «Останов/ожидание» встроенный обводной контактор («Бай-пасс) мониторинг рабочей температуры; защита от пропадания входной фазы защита от потери фазы асинхронным двигателем наличие опторазвязки сигнала «Пуск»; компактный размер и легкость монтажа соответствие нормам IEC/EN 60947-4-2.

СВЯТКОВА ЗНИЖКА Співробітникам СБУ

25.03.10 5:57

СВЯТКОВА ЗНИЖКА для СБУ

Оскільки сьогодні день Служби безпеки України, то всім, хто має пряме відношення до СБУ (таємним інформаторам також, якщо доведуть це письмово)?

надається знижка 10% на пристрої плавного пуску AST2-58-30, AST3-72-37 AST2-85-45,

та на всї наявні моделі ACSST2xx, AST3.

Знижка не стосується відставнимх співробітників КДБ

Привітання:

Скидка сторонникам Януковича!

Только сегодня представители фирм из областей, проголосовавших за В. Ф. Януковича на президентских выборах, получат скидку!

25.02.10 7:07

Только сегодня представители фирм из областей, проголосовавших за В. Ф. Януковича на президентских выборах, получат скидку! Скидка 10% от розничной цены будет предоставлена любой компании или СПД, разместившим заказ сегодня. Скидка распространяется только на области, отмеченные в статье: На що схожа електоральна карта України согласно рисунку 4. Спешите……

Захисникам Вітчизни —святкова знижка

Кожен (майже) може отримати знижку 10% від роздрібної ціни, підтвердивши замовлення на Пристрій плавного пуску до 23-го лютого;

20.02.10 11:03

Захисникам Вітчизни —святкова знижка

Умови:

-будь хто, хто має або мав пряме відношення до армійських чобіт; -байдуже, чи в совітській арміі, чи вже в українській; -може отримати знижку 10% від роздрібної ціни, підтвердивши замовлення на Пристрій плавного пуску до 23-го лютого; -та оплативши не пізніше 25-го лютого;

Підтвержденням може бути як фотокартка особисто замовника у військовій формі (з дембельського альбому —найкраще), так і військовий квиток. В акції також беруть участь ті, хто за часів навчання у вищому учбовому закаладі пройшов **військові табори. Фотка приблизно, як у нашого Президента (видобуто з Інтернету):

Акция в «Ночь перед Рождеством»

Скидки и подарки покупателям в предРождественские дни: 5 и 6-го января —не пропустите!!!

31.12.09 9:41

Скидки и подарки покупателям в предРождественские дни: 5 и 6-го января —не пропустите!!! Информация о них появится уже в Новом Году.

Новогодние подарки и скидки на устройства плавного пуска

Кто не успел —не беда, есть еще «Ночь перед Рождеством»! ТОЛЬКО СЕГОДНЯ (ну, может быть, завтра до 13-00) НОВОГОДНИЕ ПОДАРКИ: Кто купит AST2-72A-37 кВт 3 ф, 380 В ///////// Скидка на покупку AST2-44 A-22 кВт 3 ф, 380 В

29.12.09 7:37

Кто не успел —не беда, есть еще «Ночь перед Рождеством»!

ТОЛЬКО СЕГОДНЯ (ну, может быть, завтра до 13-00) НОВОГОДНИЕ ПОДАРКИ:

Кто купит AST2-72A-37 кВт 3 ф, 380 В — тому AST2-11 A-5,5 кВт 3 ф, 380 В В ПОДАРОК

Кто купит AST2-58 A-30 кВт 3 ф, 380 В —тому AST2-6,5 A-3,0 кВт 3 ф, 380 В в ПОДАРОК!

Скидка на покупку AST2-44 A-22 кВт 3 ф, 380 В —15%

Плавный пуск маломощных двигателей

• Цена: 1 095 грн./шт.

AST2-7-3,0 кВт, номинальный ток 6.5 А AST2-11-5,5 кВт, номинальный ток 11 А Оба эти пускатели имеют одинаковые габаритные размеры: -длина 148 mm -ширина 107 мм -высота 63 мм Время разгона регулируемое 5…20 сек Время останова 0….20 сек Начальный момент 20….80%

Плавный пускатель подъемно-транспортных механизмов

• Цена: 3 535 грн./шт.

К грузоподъемным механизмам относятся: грузоподъемные краны всех типов (башенные, козловые, мостовые, портальные, железнодорожные, автомобильные; лебедки; лифты; балочные и полиспастные блоки; электротали и электротельферы, такелаж. Применение устройств плавного пуска подъемно-транспортных механизмов: — уменьшает величину рывка; — значительно уменьшить пусковые перегрузки асинхронных электродвигателей в широких пределах, что обеспечивает повышение срока службы мотор-редукторов; — уменьшить динамические ударные нагрузки на механизмы и металлоконструкции и, как следствие, увеличить срок службы металлоконструкций, кинематики и электродвигателей; — снизить эксплуатационные затраты; — устранить пусковые токи; Номинальная мощность: —37 кВт Номинальный ток: —72 А Допустимая перегрузка: —450% Время разгона/торможения: —0…10 сек

Плавный пуск электродвигателя компрессора 15 кВт

• Цена: 1 750 грн./шт.

Плавный пуск компрессора обеспечивает:

- пусковой ток меньше в 2.5-3 раза, - пусковой момент составляет одну треть от момента при прямом пуске, - снижение нагрузки на питающую сеть предприятия, - увеличение срок службы электродвигателя и компрессора за счет резкого снижения ударных нагрузок, - увеличение срок службы устройств коммутации, -возможность применения силовых кабелей меньших диаметров, - экономию эксплуатационных затрат. . Для решения этих задач предназначено Устройство плавного пуска AST2-30A-15кВт: номинальной мощностью 15 кВт; номинальныйм током 30 А; обеспечивает пусковой ток до 450% номинального; * имеет встроенный обводящий контактор, называемый «бай-пасс». *

Особенности пуска компрессоров: При прямом пуске этих двигателей, нагруженных на винтовой компрессор, возникают большие броски тока в питающей сети, которые превышают более чем в 12 раз номинальный ток двигателя. Этот ток вызывает перегрузку проводов системы питания предприятия, резкому провалу напряжения в ней. Возникает высокий вращательный момент (резкий рывок с места), перегружающий механические части компрессора и самого электродвигателя. Бросок тока приводит к преждевременному выходу из строя коммутационных устройств пульта управления (подгорание, приваривания контактов магнитных пускателей, автоматических выключателей), нагрев силовых кабелей. Чтобы избежать этих проблем при эксплуатации, необходимо использовать устройства плавного пуска электродвигателя компрессора.

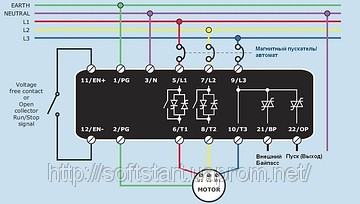

Схема подключения плавного пускателя AST2

Схема подключения электронного плавного пускателя без применения внешнего обводящего магнитного пускателя (Бай-пасс)

29.08.09 10:49

Версия для моделей с присоединением к нейтрали. Для правильного подключения плавного пускателя типа AST2 необходимы: -питающая сеть 3 Ф 380 В, 50 Гц, с нулевым проводом; -кнопка с фиксацией (или любой другой контакт, работающий на замыкание с фиксацией, полупроводниковое реле и пр. ); — К1 силовой пускатель или автомат; — FU1…3 быстродействующие предохранители, рекомендованные производителем; Это самая простая схема, применяемая в 90% случаев. КМ1 —промежуточное реле, если необходимо внутренний сигнал «Норм. работа» передавать во внешние устройства.

Видео > > Пример соединения и монтажа плавного пускателя AST2 320x240 < < Видео

Еще раз обращаем внимание пользователей на то, что Устройство плавного пуска AST2 (как и все другие пускатели такого класса) НЕ ЗАЩИЩАЕТ асинхронный двигатель от перегрузок по току или короткого замыкания. Для защиты от перегрузки по току необходимо применение теплового реле. Управляющий сигнал «Включение» беспотенциален, поэтому, во-избежание выхода из строя УПП, НЕ ПОДАВАЙТЕ на входы 11 и 12 питание от внешних источников (24 В, 110 В или 220 В АС), как это обычно делатся для других устройств. Достаточно просто независимого замыкающего контакта, не связанного гальванически с другими источниками питания.

Источник: 3-Wire Delta Configuration Connection

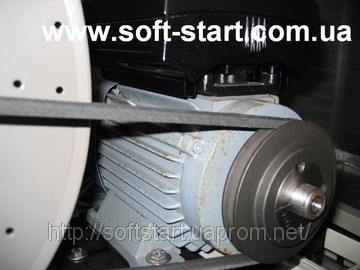

Асинхронный двигатель: падение из окна

Почему прямой пуск двигателя сопровождается такими перегрузками? Как же тиристорное устройство плавного пуска уменьшает пусковые перегрузки?

26.08.09 7:37

Попробуйет спрыгуть из окна. Хотя бы с первого этажа. Можете больно удариться, а то и вообще —ногу сломать… А теперь представьте, что под окном натянули березент… Спрыгнули, пару раз пораскачивались и все… Никаких болевых ощущений, разве только адреналин выделился. Вот так и асинхронный двигатель . Прямой пуск для него, особенно под нагрузкой, как для Вас —прыжок из окна, да на асфальт. Двадцать раз спрыгнете нормально, а на двадцать первый…… Но не будем о плохом. А только лишь о хорошем. Чтобы Ваш асинхронный двигатель не «падал из окна на асфальт с неизвестным результатом» и разработали для него УСТРОЙСТВА ПЛАВНОГО ПУСКА . Они-то и выполняют функцию «брезента под окном», т. е. обеспечивают мягкие условия пуска асинхронного двигателя и без ударов.

Почему прямой пуск двигателя сопровождается такими перегрузками?

При пуске асинхронного двигателя на холостом ходу в активном сопротивлении его роторной цепи выделяется тепловая энергия, равная кинетической энергии приводимых во вращение маховых масс, а при пуске под нагрузкой количество выделяемой энергии соответственно увеличивается. Выделение энергии в цепи статора обычно несколько больше, чем во вторичной. При частых пусках, а также при весьма тяжелых условиях пуска, когда маховые массы приводимых в движение механизмов велики, возникает опасность перегрева обмоток двигателя.

Как же тиристорное устройство плавного пуска уменьшает пусковые перегрузки?

В начальный момент к статору асинхронного двигателя прикладывается пониженное напряжение питающей сети. Понижение действующего значения напряжения обеспечивается фазо-импульсным управлением тиристорами. Устройство плавного пуска обеспечивает пусковой ток, который должен быть достаточно большим для того, чтобы дать возможность электродвигателю создать достаточный крутящий момент для разгона подсоединенной нагрузки. Величина минимального тока, которую обеспечивает устройство плавного пуска, требуемого для того, чтобы осуществить плавный разгон, зависит от конструкции электродвигателя и требований нагрузки. Классификацию УПП можно прочитать здесь

Источник: Собственное творчество, почти эссе

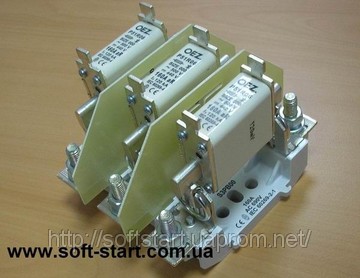

Правильный выбор предохранителя для плавного пускателя

Правильный выбор предохранителя. Выбор предохранителя зиждется на простых, но не всем сразу понятных постулатах: -предохранитель должен защитить только силовые тиристоры плавного пускателя; -предохранитель не защищает Ваш двигатель от перегрузок, особенно незначительных……

20.08.09 11:31

Правильный выбор предохранителя.

Во-первых, использование быстродействующих предохранителей является обязательным, согласно «Правилам Устройств Электроустановок»! 4.3.14. Полупроводниковый преобразователь в зависимости от мощности, значения выпрямленного напряжения, типа, назначения и режима работы дополнительно к защите по 4.3.13 должен быть оборудован: 1. Быстродействующими предохранителями в каждой параллельной ветви для защиты отдельных или нескольких последовательно соединенных вентилей. При перегорании двух и более предохранителей должно производиться автоматическое отключение преобразовательного агрегата. Следует предусматривать сигнализацию, реагирующую на перегорание предохранителей.

Выбор предохранителя зиждется на простых, но не всем сразу понятных постулатах: -предохранитель должен защитить только силовые тиристоры плавного пускателя; -предохранитель не защищает Ваш двигатель от перегрузок, особенно незначительных (в пределах 20%); -предохранитель не защитит от дурака с ломом или ведром воды;

Поэтому предохранитель для целей защиты силовых тиристоров выбирается исходя из условий:

— обязан иметь зарактеристику быстродействия aR или gR; — I2t (thyristor) > I2t (fuse); — Itrms (thyristor, sin180, 10 mS) > Itrms (fuse); — не забывать, что на предохранителе тоже выделяется тепло;

Для плавных пускателей типа AST2 такие предохранители выбраны заранее:

рекомендованные типы предохранителей в зависимости от характера нагрузок.

В связи с этим ЗАПРЕЩАЕТСЯ включать конденсаторы, напр. для компенсации реактивной мощности, на выход электронного пускателя, поскольку характеристика срабатывания предохранителя такова, что он может сгореть даже при установке минимального значения пускового момента ( обычно 20%).

При работе асинхронного двигателя, если механизм несколько перегружен, что часто встречается у вентиляторов и воздуходувок при засорении посторонними предметами вентиляционного канала, предохранитель может довольно долго находится в перегретом состоянии. Это приводит к постепенному растрескиванию корпуса и срабатыванию предохранителя бех видимых на то причин.

Простая истина из опыта многочисленных неверующих:

— замена одного предохранителя обходится дешевле замены двух тиристорных модулей, если и случается короткое замыкание в нагрузке; — гвозди, временно установленные вместо быстродействующих предохранителей, несут только декоративную функцию и не спасают от пиротехнических эффектов. Хороший пример с фотографиями приведен в статье: Быстродействующие предохранители (FAST FUSES): так стОит ли на них экономить? и ее продолжении там же: Быстродействующие предохранители (FAST FUSES): ответ на вопрос

Источник: Народный опыт

Софт стартер двигателя вентилятора 30 кВт

• Цена: 2 935 грн./шт.

Плавный пуск дымососов, вентиляторов, воздуходувок, компрессоров обеспечивает безаварийный режим их работы и возможность отключения в том случае, когда нет необходимости их работы. Известно, что как пусковая коммутационная аппаратура, так и асинхронный электродвигатель имеют ограниченное количество пусков (почему, смотри раздел «Насколько необходим плавный пуск асинхронного электродвигателя? «. Плавный пуск вентилятора обеспечивает:

• Увеличение срока службы муфты следствие уменьшения механических даров. • Уменьшение пускового тока позволяет существлять пуск мощных вентиляторов при ограничении максимально допустимой мощности. • Защита от опрокидывания фазы позволяет исключить обратный ход вентилятора.

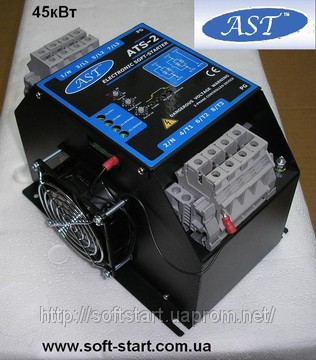

Все это обеспечивает Устройство плавного пуска AST2-58A-30кВт: номинальной мощностью 30 кВт; номинальныйм током 58 А; обеспечивает пусковой ток до 450% номинального; имеет встроенный «бай-пасс»

Плавные пускатели: классификация и функции

70% износа электродвигателя приходится на моменты его прямого пуска. Если в процессе работы не требуется регулирование скорости приводного механизма, наиболее эффективно применять менее дорогие устройства плавного пуска

18.08.09 7:05

В настоящее время известные варианты пуска двигателей можно разделить на три основные группы: I. Прямой пуск; II. Пуск с дискретным изменением напряжения: · переключение со звезды на треугольник; · включение в обмотку статора пусковых сопротивлений; · применение пускового трансформатора; III. Плавный пуск: · плавным изменением величины подаваемого на двигатель напряжения; · плавным изменением частоты и напряжения на двигателе (частотный пуск). Многие механизмы в большинстве случаев не допускают прямого пуска двигателя от сети, так как такой пуск сопровождается существенными динамическими воздействиями на вал двигателя и дина-мическими усилиями и сверхтоками в обмотках, что приводит к быстрому выходу из строя как двигателя, так и самого механизма. При запуске приводных двигателей дискретным изменением величины питающего напряжения хотя и наблюдается облегчение пускового режима, но не снимаются все негативные последствия прямого пуска. Величина начального напряжения в этом случае достаточно велика, вследствие чего имеет место бросок тока в статорной обмотке и, соответственно, ударные воздействия на вал двигателя и механизм, динамические усилия и перенапряжения в обмотках. Причем, чем выше установленная мощность привода, тем последствия такого пуска более заметны. В результате срок службы двигателей резко сокращается, а затраты на профилактику и ремонт растут. Частотный пуск приводных двигателей решает все проблемы, однако использование преобразователя частоты только для пусковых режимов нецелесообразно, так как их стоимость выше стоимости двигателя и для их настройки и обслуживания требуются специалисты высокой квалификации. Выход один: Там, где в процессе работы не требуется регулирование работы приводного механизма, наиболее эффективно применять менее дорогие устройства плавного пуска. Состав и принцип действия Устройство плавного пуска (далее пускатель) обычно представляет собой нереверсивный трехфазный высоковольтный тиристорный коммутатор (ВТК) с многофункциональной системой управления (СУ) на базе микропроцессорного контроллера (МК) и развитым пользовательским интерфейсом, аппаратно обеспечиваемым устройством ввода-вывода дискретных сигналов (УВВ). Основным силовым элементом ВТК является тиристорный ключ, представляющий собой два встречно-параллельно включенных тиристора. Такой ключ помещается в каждую из трех фаз. Изменяя угол управления (включения) тиристоров, можно менять подводимое к статорной обмотке двигателя напряжение и, соответственно, ток. Снижение подводимого к статорной обмотке двигателя напряжения позволяет уменьшить токи в динамических режимах (при пуске) и избежать ударных нагрузок на механизм. Наличие регулятора тока обеспечивает поддержание заданного значения тока практически в течение всего времени разгона с помощью увеличения напряжения на выходе ВТК. Это достигается уменьшением угла управления тиристоров. Разгон с заданным значением пускового тока продолжается до тех пор, пока текущее значение угла управления тиристорами больше также изменяющегося угла сдвига между первыми гармониками напряжения и тока. Когда это соотношение не соблюдается, тиристоры открываются полностью. К этому моменту, однако, ток уже не должен превышать заданного значения при правильно настроенных параметрах пускового устройства. Изменяя коэффициент усиления и постоянную интегрирования регулятора тока, а также начальное значение угла открывания тиристоров и величину (кратность) пускового тока, можно получить требуемые динамические характеристики. Следует учесть, что величина пускового тока не должна превосходить номинального значения тока, указанного в паспорте конкретного пускового устройства. Функциональные возможности Представленные на российском рынке пускатели обеспечивают: 1. Пуск: · плавный пуск с заданным темпом пуска; · плавный пуск с ограничением пускового тока; · пуск с начальным импульсом тока. Применяется для механизмов с фрикционным характером нагрузки; · пуск с заданным начальным моментом и с дальнейшим разгоном по заданной кривой; · пуск на пониженной (14% или 25%) скорости с последующим разгоном по заданной кривой. Применяется для механизмов с заправочной скоростью или работающих на дискретных ско-ростях. 2. Останов: · плавное торможение. Рекомендуется применять для останова насосов во избежание резких скачков давления в трубах и, соответственно, сохранения нормальной работы обратного кла-пана; · останов с переходом на пониженную скорость и последующим (через заданное время) полным снятием напряжения. Применяется в основном по технологическим показаниям. 3. Защиту двигателя: · от короткого замыкания при пуске; · от затяжного пуска двигателя; · от обрыва одной или нескольких фаз; · от перегрузки в рабочем режиме; · от опрокидывания двигателя; · от перегрева обмоток двигателя при наличии встроенного в двигатель датчика температурной защиты. В этом случае УПП не позволит повторно включить двигатель до его остывания; · от повторного включения. При этом устройство допустит включение двигателя не ранее чем через время, которое потребитель оговаривает при заказе. Применение пускателя позволяет: · устранить ударные токи в питающей сети и асинхронном электродвигателе (АД) при его пуске; · снизить пусковые токи асинхронного двигателя; · устранить гидравлические удары в сети; · устранить механические ударные воздействия на АД; · предотвратить гидравлические удары при включении и выключении; · снизить потребление асинхронным двигателем электроэнергии в режиме малых нагрузок: · реактивной в 4-5 раз, · активной на 30-40%; · уменьшить нагрев асинхронного электродвигателя и повысить его срок службы; · повысить надежность эксплуатации, снизить износ оборудования; · повысить срок его службы. Применение пускателей в жилищно-коммунальном хозяйстве Сегодня устройства плавного пуска применяются на насосных станциях первого, второго и третьего подъема, водозаборных узлах, канализационно-насосных станциях, в системах технологического водоснабжения. Они уже управляют работой насосов, компрессоров, охладителей, вентиляторов и воздуходувок, конвейеров, поворотных двигателей и многих других механизмов.

Да, это интересная вещь исходя из статьи, главное они позволяют запускать установку генератором близким по мощности к двигателю установки

Источник: Андрей Коваль, технический редактор газеты «50 Герц»

Плавный ли пуск в режиме «звезда-треугольник»?

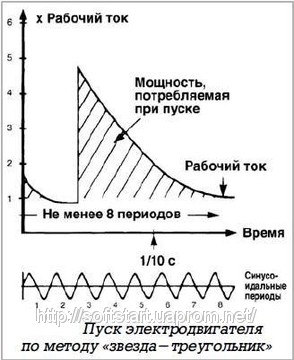

Сравнение пусковых токов, возникающих при прямом включении асинхронного двигателя, и при включении по методу «звезда-треугольник», на первом этапе показывает уменьшение величины тока. Применение устройств плавного пуска позволяет получить дополнительные преимущества.

14.07.09 13:09

Если асинхронный двигатель Вашего насоса (или другого механизма) запускается в режиме "Звезда — треугольник", то: -на первом этапе пуска обмотки двигателя, ротор которого еще неподвижен, коммутируются на питающую сеть таким образом, чтобы получить конфигурацию «Звезда»; -затем, через временной интервал, автоматически производится переключение обмоток в конфигурацию «треугольник». Это наиболее часто применяемый способ снижения пусковых токов. При пуске в положении «звезда», у двигателя, специально используемого для таких пусков, ток на треть ниже, чем при пуске путем прямого включения общепромышленного двигателя. Такой метод относительно дешев, прост и надежен. Для механизмов с небольшим моментом инерции, например погружных насосов, пуск по методу "звезда-треугольник" не очень эффективен либо даже неэкономичен. Дело в том, что диаметр погружных насосов и их приводных электродвигателей невелик. Поэтому масса рабочего колеса насоса мала, вследствие чего мал и момент инерции. В результате погружным насосам для разгона от 0 до номинальной скорости об/мин. требуется не более пары десятков периодов напряжения сети. Это означает также, что насос при отключении конфигурации «звезда» и перед переходом к «треугольнику» (переключении тока) очень быстро, практически сразу же, останавливается. Сравнение пусковых токов, возникающих при прямом включении и при включении по методу «звезда-треугольник», на первом этапе показывает заметное уменьшение величины тока. При переключении со «звезды» на «треугольник» механизм быстро останавливается, ЭДС вращения исчезает и во второй раз должен запускаться напрямую. Из диаграммы на рисунке видно, что на втором этапе значительного сокращения амплитуды пускового тока уже не происходит. Уменьшается лишь длительность этой перегрузки. Несколько иначе складывается ситуация у центробежных насосов, имеющих больший диаметр и большую массу и обладающих соответственно более продолжительным моментом инерции. У электродвигателей мощностью свыше 45 кВт можно, как правило, достигнуть значительного снижения второго пика тока. Следует отметить, что слишком долгая эксплуатация электродвигателя в режиме звезды приводит к его перегреву и, следовательно, сокращает срок службы. Установки, содержащие погружные насосы с электродвигателями, включаемыми по этому методу, часто бывают дороже, чем с общепромышленными, поскольку для электродвигателя требуется два соединительных кабеля (вместо обычно необходимого одного). Плавный пуск электродвигателя.

Устройство для плавного пуска электродвигателя представляет собой электронный прибор, снижающий напряжение и соответственно пусковой ток путем фазового управления. Электронный прибор содержит регулировочный блок, где настраиваются различные эксплуатационные и защитные параметры, и силовой блок с встречно-параллельно включенными тиристорами. С его помощью пусковой ток ограничивают, как правило, величиной, в 2-3 раза превышающей номинальный ток. Наличие значительного момента инерции в процессе пуска может привести к увеличению теплообразования в электродвигателе и, тем самым, к снижению его срока службы. Поэтому рекомендуется заменять схемы пуска «звезда-треугольник» на плавные электронные пускатели. Тем более, что технически эта задача не представляет никакой сложности и асинхронный двигатель менять не нужно! При проведении такой замены, рекомендуется соблюдать приведенные здесь времена ускорения/ замедления для плавного пуска. В том случае, если требуется особенно высокий пусковой момент, пусковое напряжение можно повысить на 50%. Однако при нормальных условиях эксплуатации для электродвигателей, которыми оснащают насосы ведущие фирмы, этого не требуется. При плавном пуске электродвигателя тиристорный силовой блок обеспечивает подачу тока несинусоидальной формы и создает высшие гармоники. В связи с очень коротким временем ускорения/торможения с практической точки зрения (и в нормах, касающихся высших гармоник) это не имеет продолжительного отрицательного влияния на питающую сеть. Однако может вносить помехи в работу контроллеров. Для исключения влияния помех желательна установка противопомеховых фильтров на входе устройства плавного пуска. Как показано, устройство плавного пуска рекомендуется устанавливать вместе с обходным контактором, чтобы электродвигатель в процессе эксплуатации работал в режиме прямого присоединения к питающей сети. Тем самым обеспечивается минимальный износ и потеря мощности в устройстве для плавного пуска.

Источник: Устройства плавного пуска. Сайт
